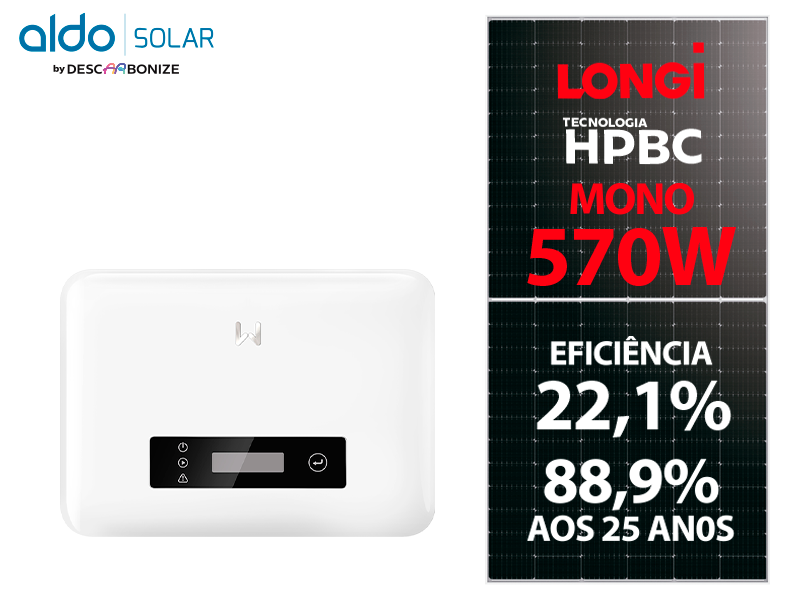

GERADOR DE ENERGIA SOLAR GOODWE LAJE SOLAR GROUP ALDO SOLAR ON GRID (404628-0)

|INFORMAÇÕES TÉCNICAS DO PAINEL|

|INFORMAÇÕES TÉCNICAS DO PAINEL|

Principais recursos do Painel:

Adequado para Geração Distribuída
Design simples que reflete o estilo contemporâneo
Melhor desempenho da geração de energia
Módulo de alta qualidade que garante confiabilidade a longo prazo.
Garantia do produto de 12 anos, 0,4% de degradação anual ao 25 anos.

Dados elétricos
LONGI 570W MONO BC
Potência no ponto máximo de potência - 570W
Tensão no ponto máximo de potência - 43,76V
Corrente no ponto máximo de potência - 13,03A
Tensão em Circuito Aberto - 51,91V
Corrente de Curto Circuito - 14,07A
Eficiência = 22,1%
Tolerância de potencias positiva 0~+3%
Desempenho mínimo sob condições de teste padrão STC (1000 W/m², 25 °C, espectro AM 1,5 G)

Características de temperatura
Coeficiente de temperatura (Pmax) -0.29% / °C
Coeficiente de temperatura (Voc) -0.23% / °C
Coeficiente de temperatura (Isc) 0.05% / °C
Temperatura nominal da célula (NOCT) 45±2°C
Temperatura Admissível para o Módulo em Operação Contínua -40 °C até +85 °C
Tensão máxima do sistema 1500VDC
Fusível máximo 25A

Dados mecânicos
Formato 2278 mm × 1134 mm × 30 mm (incluindo a estrutura)
Peso 24,6kg
Cobertura frontal Vidro temperado 3,2mm revestimento antirreflexo, transmissão, baixo teor de ferro, vidro temperado
Estrutura Alumínio anodizado
Caixa de junção Classe de proteção IP68

Este produto tem seu desempenho aprovado pelo INMETRO e está em conformidade com


|INFORMAÇÕES TÉCNICAS DO INVERSOR|

Configurações da entrada CC:
Potência Máxima de Entrada 6,6Kwp
Tensão Máxima: 600Vcc
Tensão de Partida 50V
Tensão nominal: 360Vcc
Range por MPPT: 40 a 550V
Números de MPPT: 1
Números de string por MPPT: 1
Máxima corrente por MPPT: 16A
Máx. corrente de curto- circuito
por rastreador MPP: 25A

Configurações da Saída CA:
Potência nominal: 3,3KW
Máx. Potência AC: 3,3KW a 40°C.
Tensão CA nominal(intervalo) - 220V (154-288V)
Frequencia:50/60 Hz (45-55Hz/57-63 Hz)
Corrente máxima: 15A
Eficiência Máxima 97,6%

Dispositivos de proteção
Monitoramento de corrente de string FV
Detecção de Resistência de Isolamento FV
Monitoramento de corrente residual
Proteção contra polaridade reversa CC
Proteção anti-ilhamento
Proteção Sobrecorrente de Saída
Proteção de Curto de Saída
Proteção de Sobretensão de Saída
Chave seccionadora CC
Proteção Contra Surtos CC (DPS)
Proteção Contra Surtos CA (DPS)
AFCI
Partida noturna por energia CA

Dados gerais
Faixa de temperatura operacional : -25°C a +60°C
Topologia: Sem transformador
Resfriamento de ar inteligente
Proteção IP: 66
Conector CC: Staubli MC4

::

O gerador de energia fotovoltaico de 5,7 kWp é composto por:
2 STAUBLI CONECTOR MC4 32.001617P0002 - 02 PARES DE CONECTORES MC4
3 ESTRUTURA SOLAR GROUP KSMTL240X000MD04 KIT PERFIS SMART PARA TRIANGULO L 4 MODULOS
3 ESTRUTURA SOLAR GROUP ASMTL240X000MD04 KIT ACESSORIOS SMART PARA TRIANGULO L 4 MODULOS
25 CABO SOLAR FOTOVOLTAICO FLEXIVEL 4MM 1,8KV CC RL 25 PRETO
25 CABO SOLAR FOTOVOLTAICO FLEXIVEL 4MM 1,8KV CC RL 25 VERMELHO
1 INVERSOR SOLAR GOODWE ON GRID GW3300-XS-30 3,3KW MONOFASICO 220V 1MPPT AFCI MONITORAMENTO
10 PAINEL SOLAR LONGI LR5-72HTH-570M 570W 144 CEL. MONO 22,1% EFICIENCIA


Regulamentação:

A RESOLUÇÃO NORMATIVA Nº 687, DE 24 DE NOVEMBRO DE 2015, Estabelece as condições gerais para o acesso de micro geração e geração distribuída (sistemas de energia solar e outros geradores de energia renovável) aos sistemas de distribuição de energia elétrica, o sistema de compensação (créditos de energia). Também é conhecida por lei de incentivo a energia solar.

LEI 13.169 06/10/15, Ficam reduzidas a zero as alíquotas da Contribuição para o PIS/Pasep e da Contribuição para Financiamento da Seguridade Social - COFINS incidentes sobre a energia elétrica ativa fornecida pela distribuidora à unidade consumidora na quantidade correspondente à soma da energia elétrica ativa injetada na rede de distribuição pela mesma unidade consumidora com os créditos de energia ativa originados na própria unidade consumidora no mesmo mês, em meses anteriores ou em outra unidade consumidora do mesmo titular, nos termos do Sistema de Compensação de Energia Elétrica para micro geração e geração distribuída, conforme regulamentação da Agência Nacional de Energia Elétrica - ANEEL.
